Использование законтурных элементов упругого основания
При расчете конструкций на упругом основании возникают проблемы учета распределительных свойств основания, которые игнорируются в простейшем случае винклерова основания (клавишная модель). Большинство реальных грунтов обладают распределительной способностью, когда, в отличие от винклеровой расчетной схемы, в работу вовлекаются не только непосредственно нагруженные части основания. Следовательно, для учета распределительной способности основания необходимо, во-первых, использовать отличные от винклеровой модели основания и, во-вторых, ввести в расчетную схему те части основания, которые расположены за пределом фундаментной конструкции.
Учет части основания, расположенной за областью W, занимаемой самой конструкцией, в SCAD может выполняться с использованием "бесконечных" конечных элементов [9] типа клина или полосы. Эти элементы позволяют смоделировать все окружение области W, если она является выпуклой и многоугольной (рис.20.13).
Многоугольность области практически всегда обеспечивается с той или иной степенью точности. Если же область W является невыпуклой или неодносвязной, то она должна быть дополнена до выпуклой области конечными элементами ограниченных размеров. При этом в дополняемых частях толщина плиты принимается равной нулю.

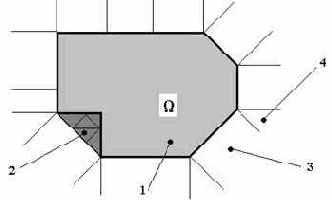

Рис.20.13. Расположение законтурных конечных элементов типа клина и полосы:
1 - плита; 2 - дополнение области W до выпуклой; 3 - элемент-полоса; 4 - элемент-клин
Использование только имеющихся конечных элементов на упругом основании (стержней, плит, оболочек) и специальных законтурных элементов не позволяет создать произвольную расчетную схему конструкции, расположенной на упругом основании. В частности, могут возникнуть сложности, например, при попытке построить расчетную модель плотины, работающей в условиях плоской деформации, поскольку элементов типа балки-стенки на упругом основании комплекс SCAD не имеет.
Проблема решается очень просто путем включения между контуром плотины и грунтом элементов стержневого типа на упругом основании. При этом жесткость такого стержня может быть задана нулевой. Аналогично можно “подстелить” плиту с нулевой жесткостью на упругом основании под массивную часть расчетной модели.
